EMD021

m²

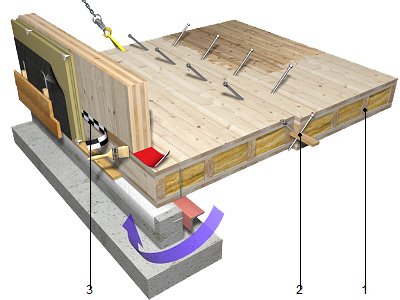

Sostre sanitari ventilat, de panell contralaminat de fusta (CLT) alleugerit, amb aïllament incorporat.

150,48€

Sostre sanitari ventilat, de panell contralaminat de fusta (CLT), alleugerit, amb aïllament incorporat, de superfície mitjana major de 6 m², de 240 mm d'espessor, format per cinc capes: dues capes de posts de fusta en cadascuna de les seves cares, unides entre si per mitjà de muntants de fusta, de 60x140 mm de secció, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris) i una capa d'aïllament termoacústic entre els muntants, de panell de fibres de fusta, de 140 mm d'espessor; reforç de junts entre panells, amb llengüeta de fusta microlaminada per emboetat de plafons, fixada en ambdues direccions amb cargols de cap ample, de cap rodó d'acer galvanitzat VGZ "ROTHOBLAAS", amb un angle d'inclinació de 45°; resolució de trobades, mitjançant segellat exterior amb cinta autoadhesiva Flexi Band "ROTHOBLAAS" de polietilè amb adhesiu acrílic sense dissolvents, amb armadura de polietilè i pel·lícula de separació de paper siliconat, prèvia aplicació d'emprimació incolora Primer "ROTHOBLAAS", a base d'una dispersió acrílica sense dissolvents. El preu inclou la descàrrega del panell, per mitjà d'eslingues.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07ems021ccfc

m²

Panell contralaminat de fusta (CLT), alleugerit, amb aïllament incorporat, de superfície mitjana major de 6 m², de 240 mm d'espessor, format per cinc capes: dues capes de posts de fusta en cadascuna de les seves cares, unides entre si per mitjà de muntants de fusta, de 60x140 mm de secció, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris) i una capa d'aïllament termoacústic entre els muntants, de panell de fibres de fusta, de 140 mm d'espessor, classe de servei 1 i 2, segons UNE-EN 1995-1-1, Euroclasse D-s2, d0 de reacció al foc, segons UNE-EN 13501-1, resistència tèrmica 3,99 m²K/W, densitat 305 kg/m³, classe resistent C24 i mòdul d'elasticitat paral·lel de 11000 N/mm².

1,150

84,00

96,60

mt07emr321d

U

Repercussió, per m², de reforç de junts entre panells, amb llengüeta de fusta microlaminada per emboetat de plafons, fixada en ambdues direccions amb cargols de cap ample, de cap rodó d'acer galvanitzat VGZ "ROTHOBLAAS", amb un angle d'inclinació de 45°.

1,000

2,63

2,63

mt07emr330Dwb

U

Repercussió, per m², de resolució de trobades, mitjançant segellat exterior amb cinta autoadhesiva Flexi Band "ROTHOBLAAS" de polietilè amb adhesiu acrílic sense dissolvents, amb armadura de polietilè i pel·lícula de separació de paper siliconat, prèvia aplicació d'emprimació incolora Primer "ROTHOBLAAS", a base d'una dispersió acrílica sense dissolvents.

1,000

2,10

2,10

Subtotal materials:

101,33

2

Equip i maquinària

mq07gte010c

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball.

0,058

75,04

4,35

Subtotal equip i maquinària:

4,35

3

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,535

28,39

15,19

mo095

h

Ajudant muntador d'estructura de fusta.

1,056

25,25

26,66

Subtotal mà d'obra:

41,85

4

Costos directes complementaris

%

Costos directes complementaris

2,000

147,53

2,95

Costos directes (1+2+3+4):

150,48

UNITAT D'OBRA EMD021: SOSTRE SANITARI VENTILAT, DE PANELL CONTRALAMINAT DE FUSTA (CLT) ALLEUGERIT, AMB AÏLLAMENT INCORPORAT.

CARACTERÍSTIQUES TÈCNIQUES

Sostre sanitari ventilat, de panell contralaminat de fusta (CLT), alleugerit, amb aïllament incorporat, de superfície mitjana major de 6 m², de 240 mm d'espessor, format per cinc capes: dues capes de posts de fusta en cadascuna de les seves cares, unides entre si per mitjà de muntants de fusta, de 60x140 mm de secció, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris) i una capa d'aïllament termoacústic entre els muntants, de panell de fibres de fusta, de 140 mm d'espessor, classe de servei 1 i 2, segons UNE-EN 1995-1-1, Euroclasse D-s2, d0 de reacció al foc, segons UNE-EN 13501-1, resistència tèrmica 3,99 m²K/W, densitat 305 kg/m³, classe resistent C24 i mòdul d'elasticitat paral·lel de 11000 N/mm²; reforç de junts entre panells, amb llengüeta de fusta microlaminada per emboetat de plafons, fixada en ambdues direccions amb cargols de cap ample, de cap rodó d'acer galvanitzat VGZ "ROTHOBLAAS", amb un angle d'inclinació de 45°; resolució de trobades, mitjançant segellat exterior amb cinta autoadhesiva Flexi Band "ROTHOBLAAS" de polietilè amb adhesiu acrílic sense dissolvents, amb armadura de polietilè i pel·lícula de separació de paper siliconat, prèvia aplicació d'emprimació incolora Primer "ROTHOBLAAS", a base d'una dispersió acrílica sense dissolvents. Inclús talls, entalles per al seu correcte acoblament, anivellació i col·locació dels elements de lligat i reforç. Treballat en taller i col·locat en obra.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou la descàrrega del panell, per mitjà d'eslingues.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,530

0,482

Residus generats:

0,530

0,482

17 02 03

Plàstic.

0,039

0,065

Envasos:

0,039

0,065

Total residus:

0,569

0,547
